Sau đây là bài phân tích so sánh chuyên nghiệp về công nghệ Silicon Carbide (SiC) và công nghệ IGBT, bao gồm các đặc tính vật liệu, nguyên lý hoạt động và sự khác biệt trong ứng dụng thực tế:
I. So sánh đặc tính vật liệu bán dẫn giữa công nghệ Silicon Carbide (SiC) và công nghệ IGBT
| Kích thước | Silicon Carbide (SiC) | IGBT dựa trên silicon |
| Khoảng cách băng tần | 3,26 eV (Vùng năng lượng rộng) | 1,12 eV (Khoảng cách vùng cấm hẹp) |
| Cường độ điện trường đánh thủng | 3 MV/cm (Cao) | 0,3 MV/cm (Thấp) |
| Độ dẫn nhiệt | 4,9 W/cm·K (Tản nhiệt nhanh) | 1,5 W/cm·K (Tản nhiệt chậm) |
| Vận tốc trôi bão hòa của electron | 2,0×10⁷ cm/s (Hiệu suất tần số cao tuyệt vời) | 1,0×10⁷ cm/s (Giới hạn tần số) |
Điểm khác biệt cốt lõi :
Đặc tính dải năng lượng rộng của silicon carbide mang lại cho nó những ưu điểm vốn có về khả năng chịu điện áp cao, chịu nhiệt độ cao và tổn hao thấp , khiến nó phù hợp với các ứng dụng tần số cao và công suất cao.
II. Sự khác biệt về nguyên tắc hoạt động công nghệ Silicon Carbide và công nghệ IGBT
- IGBT (Transistor lưỡng cực cổng cách điện)
- Cấu trúc : Được làm từ vật liệu gốc silicon, kết hợp các đặc tính của MOSFET và BJT, và sự dẫn điện của nó được điều khiển bởi điện áp cổng.
- Cơ chế chuyển mạch :
- Khi dẫn điện: Các hạt tải điện (electron và lỗ trống) tham gia dẫn điện đồng thời, và điện trở bật thấp.
- Khi tắt máy: Có một “dòng điện dư”, dẫn đến tổn thất chuyển mạch tương đối cao.
- Hạn chế :
- Tần số chuyển mạch bị giới hạn (thường < 20kHz), và tổn hao tăng mạnh ở tần số cao.
- Hiệu suất giảm đáng kể ở nhiệt độ cao (độ tin cậy giảm khi nhiệt độ mối nối > 150°C).
- MOSFET Silicon Carbide
- Cấu trúc : Được làm từ vật liệu silicon carbide, là thiết bị đơn cực thuần túy (chỉ electron dẫn điện).
- Cơ chế chuyển mạch :
- Khi dẫn điện: Các electron di chuyển nhanh qua kênh có điện trở thấp, và không có hiệu ứng tích trữ hạt tải điện thiểu số.
- Khi tắt máy: Hầu như không có dòng điện dư và tổn thất chuyển mạch cực kỳ thấp.
- Thuận lợi :
- Hỗ trợ chuyển mạch tần số cao (lên đến 100kHz+), phù hợp với các cấu trúc mạch tần số cao (như cộng hưởng LLC).
- Độ ổn định nhiệt độ cao vượt trội (khả năng chịu nhiệt độ mối nối > 200°C), và không yêu cầu thiết kế tản nhiệt phức tạp.

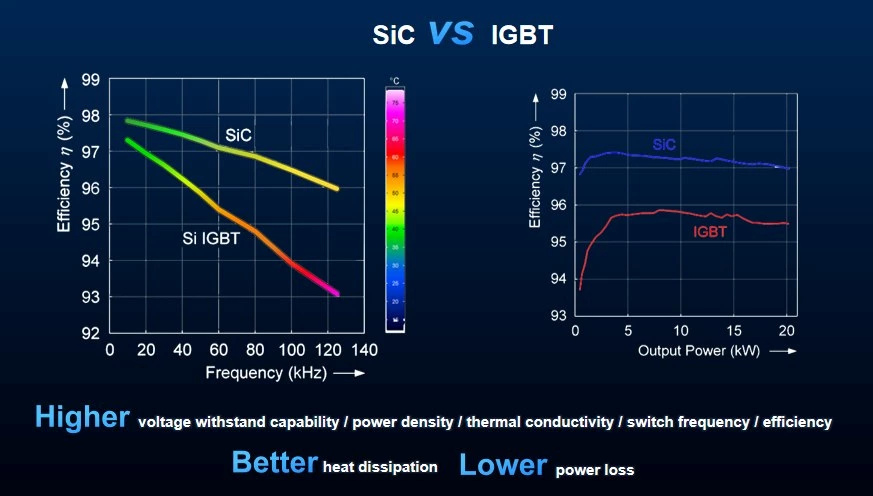

III. So sánh các thông số hiệu suất chính giữa công nghệ Silicon Carbide và IGBT
| Tham số | MOSFET SiC | IGBT dựa trên silicon |
| Điện trở bật (RDS(on)) | 10 mΩ (giảm 50% ở cùng mức điện áp) | 20 mΩ |
| Tổn thất do chuyển mạch | Giảm 70% (Ưu điểm này càng rõ rệt hơn ở tần số cao) | Cao (Tăng tuyến tính theo tần số) |
| Thời gian phục hồi ngược (trr) | Gần 0 ns (Không có vấn đề phục hồi ngược) | 100~500 ns (Tạo ra thêm tổn thất) |
| Hiệu quả hệ thống | Hiệu suất được cải thiện từ 2-3% (Giá trị điển hình cho bộ biến tần quang điện) | — |
| Thể tích/Trọng lượng | Giảm 30-40% | — |
IV. Các kịch bản ứng dụng và phân tích chi phí
- Các trường hợp áp dụng
- SiC :
✅ Ứng dụng trong các tình huống tần số cao và mật độ công suất cao (như biến tần quang điện, bộ sạc xe điện)
✅ Môi trường nhiệt độ cao (như hệ thống lưu trữ năng lượng gia đình không cần tản nhiệt cưỡng bức)
✅ Thị trường cao cấp nhạy cảm với hiệu suất/sản lượng (Liên minh Châu Âu, Bắc Mỹ) - IGBT :
✅ Phù hợp với các ứng dụng tần số trung bình và thấp, nhạy cảm về chi phí (biến tần cấp thấp, bộ chuyển đổi tần số công nghiệp)
✅ Được hỗ trợ bởi chuỗi cung ứng hoàn thiện (Giá thành thấp hơn 30-50%)
- So sánh chi phí
- Các thiết bị SiC : Hiện tại, giá thành của chúng cao hơn khoảng 2-3 lần so với IGBT, nhưng chi phí ở cấp độ hệ thống (tản nhiệt, tụ điện, cuộn cảm) có thể giảm tới 20%.
- Xu hướng : Với sự gia tăng năng lực sản xuất (mở rộng sản xuất của Wolfspeed, Infineon, v.v.), chi phí của SiC dự kiến sẽ giảm 40% vào năm 2025.
- Chứng nhận ngành và độ tin cậy
- Các chứng nhận ưu việt của SiC :
🔵 Chứng nhận hiệu suất : Kết quả đo thực tế của TÜV Rheinland cho thấy hiệu suất chuyển đổi đạt 98,5% (được tính theo trọng số CEC).
🔵 Kiểm tra độ bền : MTBF (Thời gian trung bình giữa các lần hỏng hóc) > 100.000 giờ ở 85°C/85% độ ẩm.
🔵 Hiệu suất EMC : Đáp ứng tiêu chuẩn EN 55032 Loại B (Ích điện từ thấp). - Chiến lược bảo hành :
- Biến tần SiC: Bảo hành tiêu chuẩn 5 năm (có thể gia hạn lên 10 năm), với tỷ lệ hỏng hóc < 0,2% mỗi năm.
- Biến tần IGBT: Thường có bảo hành 3-5 năm và tỷ lệ hỏng hóc > 1% mỗi năm (trong môi trường nhiệt độ cao).
- Xu hướng tương lai
- Tỷ lệ thâm nhập của SiC : Năm 2023, tỷ lệ SiC trong lĩnh vực biến tần quang điện đạt 15%, và dự kiến sẽ vượt quá 50% vào năm 2030 (theo dự đoán của Yole).
- Lặp lại công nghệ :
- MOSFET SiC cổng rãnh (Giảm điện trở bật).
- Các mô-đun tích hợp (chẳng hạn như các khối nguồn All-in-One).
- Kết luận:
Nhờ ba ưu điểm chính là tần số và hiệu suất cao, khả năng chịu nhiệt độ và điện áp cao, cùng với việc đơn giản hóa hệ thống , công nghệ silicon carbide đang nhanh chóng thay thế IGBT và trở thành động lực cốt lõi của ngành điện tử công suất năng lượng mới. Đối với những khách hàng theo đuổi lợi ích lâu dài và độ tin cậy, SiC là lựa chọn tất yếu trong thập kỷ tới!
